KYN28-12鎧裝移開式交流金屬封閉開關設備
空氣絕緣開關柜
適用范圍：
適用于三相交流額定電壓12kV，額定頻率50Hz電力系統。
產品詳情
KYN28-12型鎧裝移開式交流金屬封閉開關設備適用于三相交流額定電壓12kV，額定頻率50Hz電力系統，主要用于發電廠、變電站、工礦企業的變配電中心及大型高壓電動機起動設備等，作為接受和分配電能之用，并對電路實行控制、保護及監測；可用于單母線、單母線分段系統或雙母線系統。
本產品符合GB3906《3~35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、IEC60298《額定電壓1KV以上52KV及以下交流金屬外殼開關設備和控制設備》、IEC60694《高壓開關設備和控制設備共用條款》等標準要求。
二、正常使用條件、
1、環境溫度：最高溫度+40℃，最低溫度-15℃；
2、環境濕度：日平均不大于95%，月平均值不大于90%；
3、海拔高度：1000迷以下；
4、抗地震度；地震烈度不超過8度；
5、水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
6、周圍空氣應不含腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染；
7、無嚴重污穢及經常性的劇烈振動；
8、在超過GB3906規定的正常環境條件下使用時，由用戶和制造廠協商。
注：①相對濕度大于70%時應接通電加熱器。

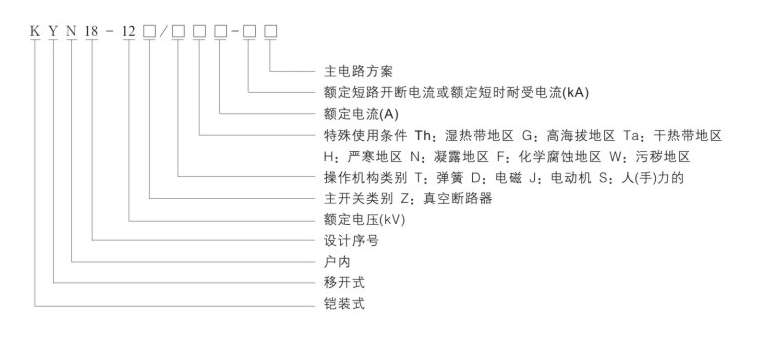

三、型號及含義
1、柜體結構采用敷鋁鋅板經多重折彎組裝而成；精度高、抗腐蝕、重量輕、強度高、零配件通用性強。
2、可配用VS1(ZN63)系列或進口VD4系列真空斷路器，適用性廣，可靠性高。
3、手車設有工作、試驗位置、各位置均有定位和顯示裝置，安全可靠。
4、可配用電壓互感器手車、計量手車、隔離手車、站用變落地手車等相同用途的手車具有互換性；
5、更換斷路器簡單，互換性好；
6、安全可靠有效的“五防”閉鎖，防止誤操作；
7、柜體裝有觀察窗，可觀察柜內元件的工作狀態；
8、防護等級高，可防止雜物和蟲害侵入；開關柜的外殼防護等級達到IP4X，各隔室的防護等級為IP2X；
9、柜體可靠墻安裝、柜前維護、減少占地面積；
10、各高壓室均有泄壓通道，確保人身安全；
11、電纜室空間充裕、可連接多根電纜；
12、斷路器室和電纜室可分別加裝加熱器，防止凝露與腐蝕發生。
13、斷路器室和電纜室可根據用戶要求分別加裝照明裝置，以方便維護及檢修。
五、技術參數
1.主回路方案圖或主回路系統圖；
2.控制回路電氣原理圖，端子排列圖；
3.開關設備布置平面圖；
4.柜體顏色（如無要求按公司標準）；
5.柜內元件清單（包括元器件名稱、規格型號及數量）；
6.所需備品備件清單；
7.如有特殊要求請附詳細說明。
