GG1A固定式交流金屬封閉開關設備
空氣絕緣開關柜
適用范圍：
適用于3.6~12KV三相交流50HZ單母線和單母線帶旁路的電力系統作為接受與分配電能的配電裝置。
產品詳情
GG-1A（F）（Z）-12固定式交流金屬封閉開關設備適用于3.6~12KV三相交流50HZ單母線和單母線帶旁路的電力系統作為接受與分配電能的配電裝置。柜內裝設真空斷路器或真空斷路器與操作機構為一體的組合電器，該柜具有滅弧能力強，結構簡單、操作方便、性能可靠、維修方便、運行可靠等特點，主回路方案完整，可以滿足各種供配電系統的需要。
本產品符GB3906《3~35kV交流金屬封閉開關設備》，GB/T11022《高壓開關設備和控制設備標準的共用技術要求》，IEC60298《額定電壓1KV以上52KV及以下交流金屬封閉開關設備和控制設備》，IEC60694《高壓開關設備和控制設備共用條款》等標準要求。
二、使用條件
1、周圍空氣溫度上限：+40℃、下限：-10℃、日平均溫度不超過35℃；
2、海拔高度不超過1000米；
3、相對環境濕度日平均不大于95%，月平均不大于90%；
4、地震烈度不超過8級；
5、水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
6、無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
注：超出上述正常使用條件時，用戶可與我公司協商解決。
三、產品型號及含義
開關柜柜體式采用框架式金屬封閉結構，柜體骨架由角鋼焊接而成。其中斷路器柜前面有門和操作板，兩側有防護板與鄰柜相隔。一、二次電器元件各成系統，并且相互隔離。 中間隔板將柜內分為上下兩部分。上部為斷路器室，下部為隔離開關和電纜室，電流互感器安裝在中間隔板上。右上方是斷路器室的大門，下方是隔離開關和電纜室的門，各門的開閉均有聯鎖控制。 正面左上角是帶門的繼電器室，門上安裝監測儀表，信號燈等控制保護等二次元件。繼電器室下面室端子室和操作板。左下角的小門內裝有合閘接觸器和熔斷器。柜頂有隔板與斷路器室隔開、隔板上面裝有隔離開關和主母線。
采用帶鎖的控制開關和“紅綠牌”來實現防止走錯方位、誤分誤合斷路器，紅綠牌裝在控制室與各柜相對應的模擬線路板上，控制開關在開關柜低壓室面板上。
旁路操作、柜與柜之間的聯鎖，采用機械閉鎖實現防止帶負荷分合隔離開關，保證隔離開關與斷路器之間的程序性。
采用連鎖機構、程序鎖實現防止誤入帶電間隔。
開關柜按接地方式的不同分為“一般型閉鎖方案”和“簡易型閉鎖方案”兩種類型?！耙话阈烷]鎖方案”采用接地開關作為線路接地保護，接地開關裝配于開關設備的進出線隔離開關上，能保證安全可靠的接地。“簡易型閉鎖方案”采用了GN19-10隔離開關，其接地采用了具有防誤功能的接地樁作為線路的接地保護，用戶停電檢修時將接地線掛在接地樁端上即可。
開關設備分電纜進出線和架空進出線兩種，架空進出線方案由主柜和附柜組成。主柜頂部為主母線和母線側隔離開關，中部裝正空斷路器，架空進出線方案出線側隔離開關裝在附柜中。電纜側隔離開關裝在開關設備下部。開關設備前上部分為低壓室，控制保護和測量單元裝于此室或面板上。開關設備正面左操作板上裝有隔離開關操作機構以及斷路器，上下門等與之聯鎖的裝置。對于旁路母線系統，旁路隔離開關裝于附柜內，其操作機構裝于柜后。

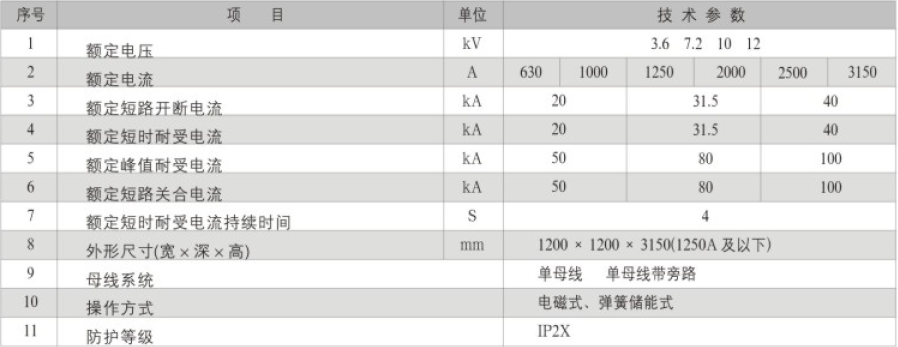

五、技術參數
1.主回路方案圖或主回路系統圖；
??? 2.控制回路電氣原理圖，端子排列圖；
3.開關設備布置平面圖；
4.柜體顏色（如無要求按公司標準）；
5.柜內元件清單（包括元器件名稱、規格型號及數量）；
6.所需備品備件清單；
7.如有特殊要求請附詳細說明。
