HXGN-12箱式固定式交流金屬封閉環網開關設備
空氣絕緣開關柜
適用范圍：
適用于工礦企業、住宅小區、高層建筑和學校公園等配電系統，額定電壓12kV、額定頻率50HZ的交流高壓成套設備裝置。
產品詳情
HXGN□-12型箱型固定式交流金屬封閉環網開關設備(簡稱環網柜)，它適用于工礦企業、住宅小區、高層建筑和學校公園等配電系統，額定電壓12kV、額定頻率50HZ的交流高壓成套設備裝置，主要用于三相交流環網、終端配電網和工業用電設備，在電力系統中作為配電設備的保護、電能的分配和控制等作用，具有完善的“五防”閉鎖功能。它也適于裝入箱式變電站。
本產品符合GB3906《3~35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、IEC60298《額定電壓1KV以上52KV及以下交流金屬外殼開關設備和控制設備》、IEC60694《高壓開關設備和控制設備共用條款》標準的要求。
二、使用條件
1、周圍空氣溫度上限：+40℃、下限：-25℃、日平均溫度不超過35℃；
2、海拔高度不超過1000米；
3、相對環境濕度日平均不大于95%，月平均不大于90%；
4、地震烈度不超過8級；
5、水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
6、無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

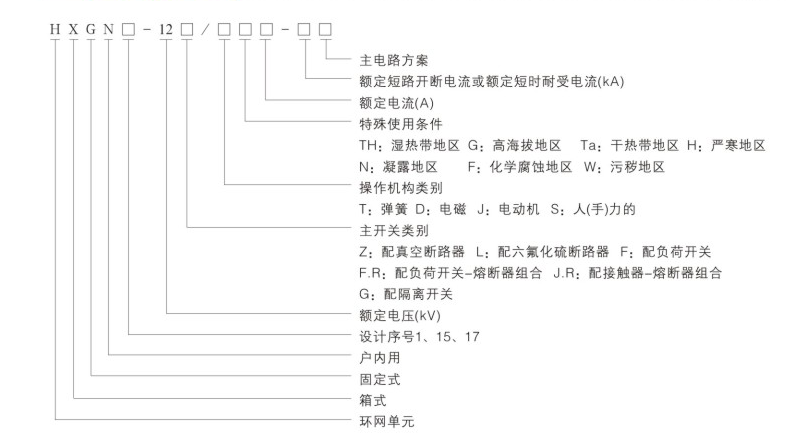

注：超出上述正常使用條件時，用戶可與我公司協商解決。三、型號含義
■采用全組裝結構，輕巧美觀，可任意組合安裝，便于無限擴展延伸。
■既可配FN12-12型壓氣式負荷開關、組合電器，也可配FZN25-12型真空負荷開關、組合電器。
■體積小，免維修，三相聯動結構，具有明顯的隔離斷口。
■負荷開關、組合電器，其安裝方式靈活，可左右側裝、正裝、倒裝(FZN25不可倒裝)。
■可手動和電動操作，可具有遠方遙控功能。
■設有完善可靠的機械聯動、聯鎖裝置，完全達到“五防“功能。
a、負荷開關合閘時，接地開關無法合閘，前門無法打開;
b、負荷開關分閘時，接地開關可以合閘，當接地開關處于合閘時，前門可以打開;
c、接地開關合閘時，負荷開關無法合閘，前門板可以打開;
d、接地開關分閘時，負荷開關可以分、合閘，前門板無法打開;
e、電纜下進線時，在進線有電時，無論負荷開關處于合閘或分閘位置電磁鎖控制前門板，使其無法打開。(除用專用鑰匙緊急解鎖外)
■負荷開關采用聯動防護絕緣活門或透明絕緣罩，遮擋帶電觸頭，確保人身安全。
■采用正面操作維護，可靠墻安裝。
■前面門裝有觀察窗，可清楚觀察柜內元件工作狀況。

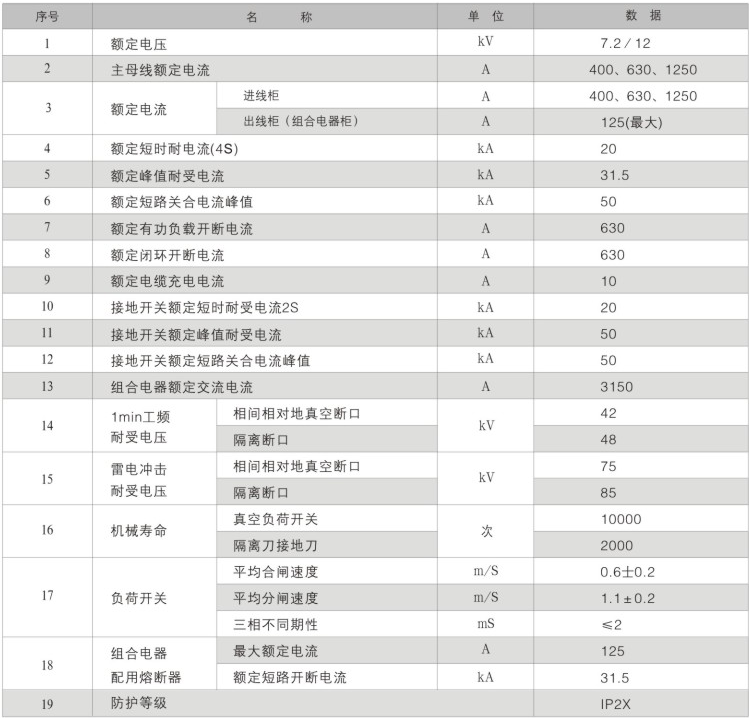

五、技術參數
1.主回路方案圖或主回路系統圖；
2.控制回路電氣原理圖，端子排列圖；
3.開關設備布置平面圖；
4.柜體顏色（如無要求按公司標準）；
5.柜內元件清單（包括元器件名稱、規格型號及數量）；
6.所需備品備件清單；
7.如有特殊要求請附詳細說明。
